АМС-2 (АЧМ Мина Страйкбольная)


Прежде чем приступить к описанию технологии изготовления «АМС-2», я чувствую своим долгом обмолвиться о следующем. Данный боеприпас разработан мной исключительно для игровых целей «страйкбола» и предназначен лишь для символической имитации взрыва, путем небольшого хлопка. «АМС-2» в своей оригинальной конструкции не имеет ни фугасного, ни бризантного, ни осколочного, ни иного, направленного на разрушение или причинение травм, действия. Поэтому я не могу взять на себя ответственность за то, если «АМС-2» будет кем-то использована для создания реального взрывного устройства. Так же как и конструктор кухонного ножа не отвечает за тех, кто использует кухонные ножи для нанесения телесных повреждений. И так же как производитель пневматического оружия не отвечает за тех, кто использует пневматическое оружие для хулиганства. Я лишь настоятельно призову тех, кто будет повторять мою конструкцию, помнить что «страйкбол» - это все же просто игра, и потому стоит заботиться об ушах ваших противников, применяя как можно более слабые петарды как заряды «ВВ».

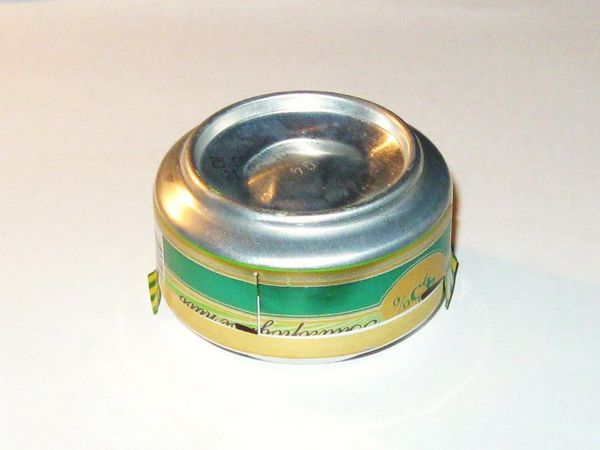

Итак, «АМС-2». Противопехотная «мина» нажимного действия. Конструкция ее довольно проста, а материалы доступны каждому, проблему может составить лишь поиск микровыключателя. Оценочная стоимость одной «мины» колеблется где-то в районе 15 рублей по ценам 2009 года, а время, необходимое для изготовления одного экземпляра занимает что-то около получаса. Вес устройства незначителен, а размер – 65 мм в диаметре и примерно 40 мм высотой. Срабатывает «мина» легко и даже от самого плавного нажатия. Элементами неизвлекаемости и самоликвидации не оснащается. Обезвреживается просто и довольно безопасно. Не боится дождя, достаточно прочна, а так же имеет надежный предохранитеь.. Вот она, моя радость:



Для свершения конструкции, нам потребуется:
- Две пол-литровых банки из-под пива
- Дешевая батарейка АА 1,5V

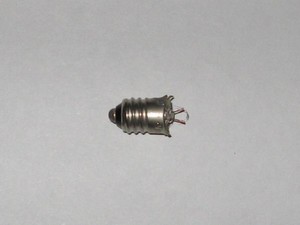

- Низковольтная лампочка для фонарика (например - 2,5V 0,75А)
- Два куска гибкого провода (один 60 мм, другой 50 мм)
- Древний микровыключатель МП-5
- Три самореза (две штуки 2,5 на 16 мм и один 3,5 на 12 мм)
- Маленькая петарда с быстрогорящим огнепроводным шнуром
- Два отрезка штапика 10 на 10 мм (один 40 мм длиной, другой 30 мм)
- Изоляционная лента ПВХ

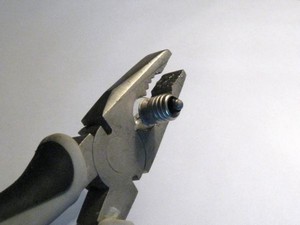

Начинаем изготовление. Начало довольно стандартно для моих конструкций такого типа, поэтому в первую очередь изготовим «электрозапал», для чего зажимаем лампочку пассатижами (можно над стулом любимого начальника) и аккуратно давим ее баллон, дабы обнажить вольфрамовую проволочку.

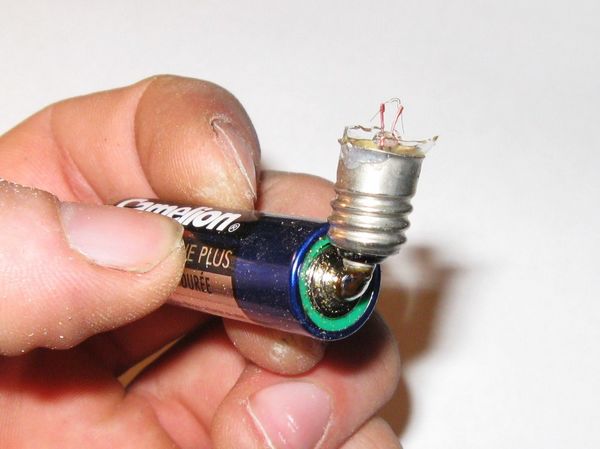

Далее, зачищаем надфилем (если просто так не лудится) плюсовой конец батарейки (этот просто удобнее) и припаиваем к нему лампочку под углом в 90 градусов относительно продольной оси батарейки. Причем, лампочку нужно припаять так, чтобы ее усики смотрели в стороны относительно той же оси.

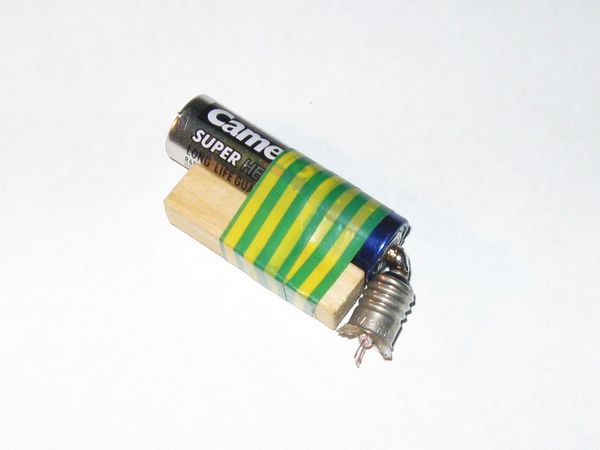

После чего берем более длинный штапик и приматываем его к батарейке изолентой.

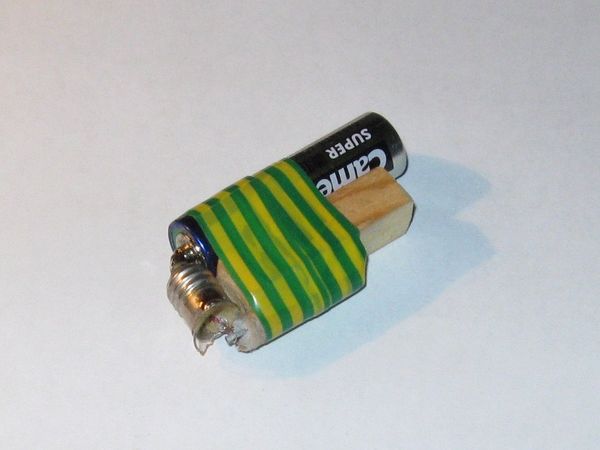

После, приматываем ко всему этому петарду, установив ее так, чтобы огнепроводный шнур заряда хорошо касался вольфрамовой спирали лампочки.

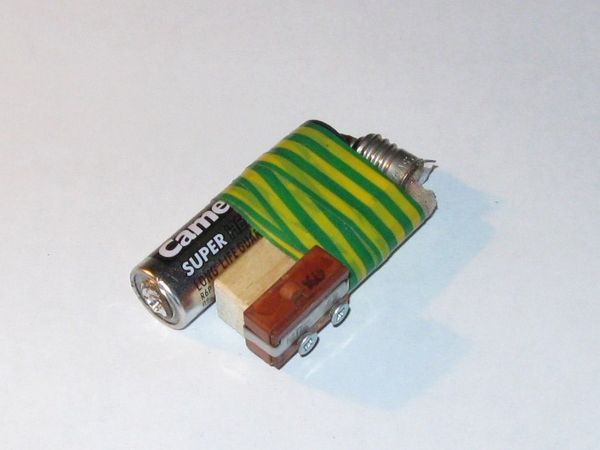

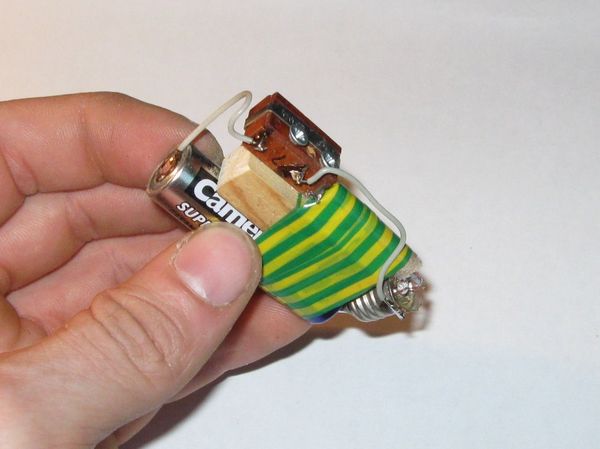

Затем, в указаном на фото месте, двумя саморезами закрепляем микровыключатель, предварительно рассверлив его крепежные отверстия до 2,5 мм, так как более тонкие саморезы достать проблематично (во всяком случае, мне).

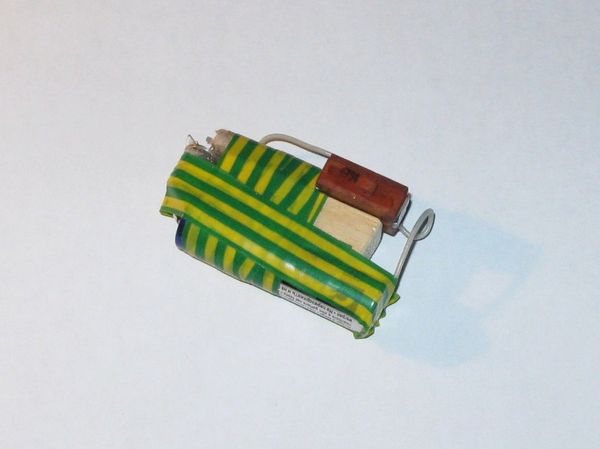

После этого действа, свершаем опаснейшую операцию - припаиваем провода к лампочке, "минусу" батарейки и к соответствующим контактам микровыключателя. Но перед этим, обязательно убедитесь при помощи мультиметра или пробника что "микрик" работает как надо и что вы точно знаете какие его контакты нормально разомкнуты! Иначе сами понимаете, что произойдет!



Разобравшись с пайкой, обматываем все той же изолентой лампочку и "минус" батарейки для большей безопасности (песня со словами "Эх, раз, да еще раз" - не про саперов).

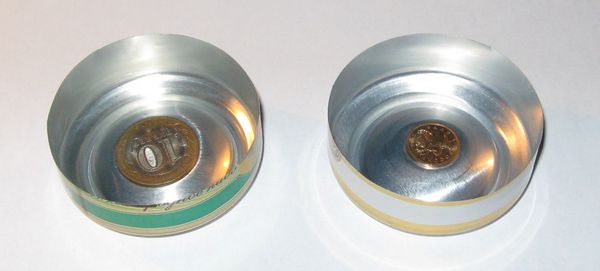

Теперь сорудим корпус "мины". Для этого отрезаем от двух пивных банок донышки, сделав своеобразные чаши высотой 25 мм. Далее, продавливаем выпуклости чаш большим пальцем, образуя вмятины размером примерно с десятикопеечную монетку в одной чаше, и примерно с десять рублей в другой.

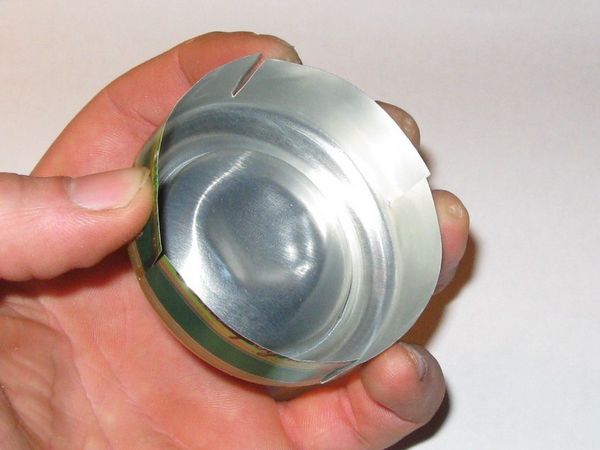

Теперь, в чаше с большей вмятиной, делаем четыре надреза стенок, чуть отогнув получившиеся лепестки наружу.

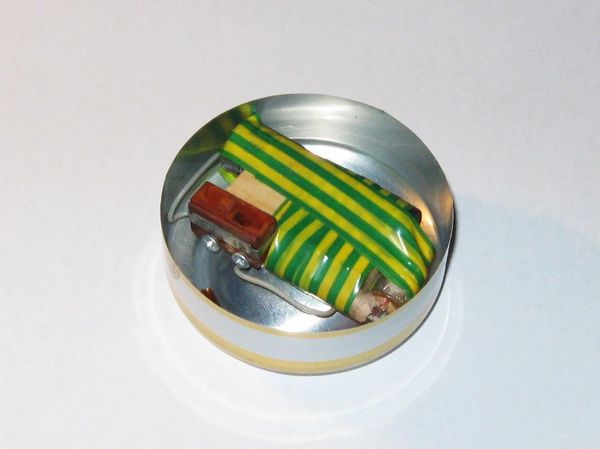

Далее, проколов в чаше без надрезов отверстие в середине вмятины, устанавливаем "заряд" с "детонатором", применив для этой операции, уже заскучавший саморез 3,5 на 12.

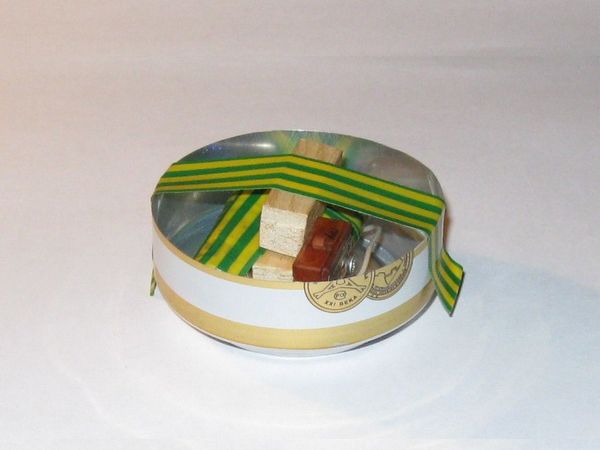

Затем, берем штапик что остался и положив его на тот штапик, что примотан, закрепляем изоленточкой, образуя предохранитель. Не забудьте подогнуть кончики изоленты, чтобы в пылу боя не пришлось скрести по корпусу мины, пытаясь отодрать изоленту от нее.



Вот, собствено и все! Закрываем "мину" крышкой и ложим в карман - дожидаться свого часа...
Для того чтобы перевести «АМС-2» в боевое положение, нужно открыть ее крышку, удалить предохранительный штапик и осторожненько вернуть крышку на место. С обезвреживанием несколько сложнее, но вместо штапика можно применить кусок ветки. Хотя если это мина противника, лучше просто бросить на нее камень. А то вдруг еще вражеский сапер начнет у вас ее клянчить обратно.
Видеоролик об испытаниях «АМС-2» можно найти на этой же страничке, несколько ниже. При подрыве никакого ударного воздействия на ступню не ощущается, слышен только лишь достаточно громкий даже в лесу хлопок. Большего честному игроку и не надо (куда у нас там принято всадить пол магазина шаров за несознанку? -_^).
Изготавливать «АМС-2» лучше всего конвейером – например, сначала сделать 10 корпусов, потом подготовить 10 лампочек, затем 20 штапиков и так далее…
Безусловно, может возникнуть вопрос – а почему не литровая банка из-под пива, ведь датчик цели в этом случае получался бы больше? Это не случайно – дело в том, что тогда «АМС-2» получилась бы слишком большой для того чтобы носить ее в кармане. Да и смысла в большом размере особого нет. Ведь, наша задумка не реальное убийство противника, а всего лишь обозначение подрыва. Иными словами – «АМС-2» может быть основой для ловушек, которые сами по себе будут большими датчиками цели. Например, можно подложить ее под кусок фанеры и присыпать его землей, под пружинящее дерево, что перекрывает тропу… вариантов много. Так что, главное не хулиганьте – не подводите меня! - страйкбольные воины, и да просвистит 0,43-тий шар из тюнингованной СВД мимо вас!


Автор: Александр Черный Музыкант
Источник: alexandrchm.narod.ru
